IDE-Flachbandkabel f. 2.5" Festplatten, Länge 20cm, 2x Pfostenfeld-Minibuchse 44-polig (2mm-Raster, IDC44), f. den Anschluß einer Notebook HDD
partsdata Tipps

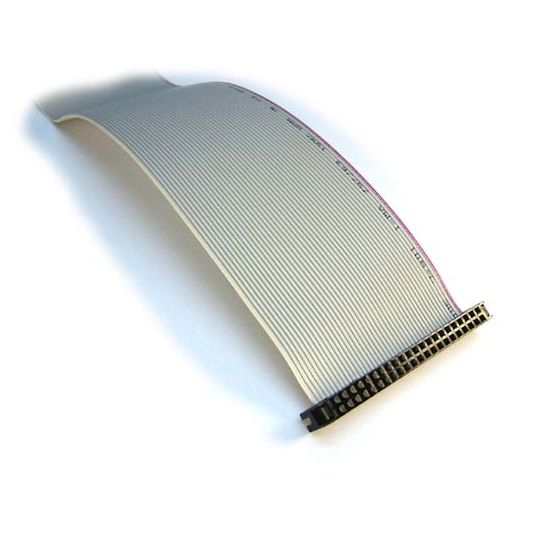

20cm Flachbandkabel für 2.5" Festplatten
Das hier angebotene Mini-Flachband-Kabel ist z.B. für den internen Anschluß von 2.5" IDE-Festplatten in einem Notebook, in Druckern oder für RetroComputing (z.B. AMIGA 1200) geeignet. Bei Mini-IDE-Kabeln für 2.5" Festplatten wird die Stromversorgung über das Flachbandkabel vorgenommen. Statt der normalen IDE-Adern-Anzahl von 40 haben diese feinadrigen Flachbandkabel daher 44 Adern. Zwei der vier zusätzlichen Adern dienen der Stromversorgung (+5 Volt und Masse). Leitung 1 (Kontakt 1) ist an IDE-Flachbandkabeln stets farblich gekennzeichnet (rot).
Belegung von 2.5" IDE Festplatten
Prüfen Sie bevor Sie das Mini-IDE-Kabel an der Festplatte anschließen die Belegung des Festplattenanschlusses anhand der Festplattenspezifikation. Häufig sind auch die Pins an den Ecken des 2.5"-Pfostenfeldes mit Nummern versehen (Kontakt 1, 22, 23, 44). Die Festplattenspezifikation ist meist über die Site des HDD-Herstellers verfügbar.
IDE-Lösungen bei partsdata
Mini-Flachbandkabel für 2.5"-Festplatten sind bei partsdata in verschiedenen Längen im Programm. Zudem können Sie die kleinen 44-poligen Aufquetschbuchsen in Schneid-/Klemmtechnik (Art.-Nr. Y-IDC2-44W) einzeln beziehen. Die Nutzung von 2.5"-Festplatten in normalen PC-Sytemen ist mittels eines 2.5"/3.5"-Adapters möglich. Weiterhin bietet partsdata Adapter bzw. Adapterkabel an, um normal große 3.5"-Festplatten oder CD-ROM-Laufwerke an kleine 2.5"-Schnittstellen (z.B. RetroComputing mit Amiga 1200 oder Atari-Falcon) anzuschließen. Metallwinkel, um 2.5"-Festplatten in 3.5"-Slots im PC festzuschrauben, gibt es natürlich auch.
Sonder-Fertigungen?
Wir haben die Möglichkeit diese mittlerweile recht seltenen IDE-Flachbandkabel in Europa in kleinen Stückzahlen fertigen zu lassen. Falls nicht genügend am Lager sind, bitte melden. Ab 50 Stück sind Sonderserien möglich.
Technische Daten
- feinadriges 44-poliges Flachbandkabel
- speziell für 2.5" IDE-Festplatten (alter Typ, nicht SATA)
- zwei 44-polige IDC-Verbinder im Rastermaß 2mm (Buchsenleiste)
- Verbinder mit 44 Kontaktlöchern
- verwendbar z.B. für Drucker, Roboter, Industrieanwendungen
- Flachband-Kabellänge: 0,20m | 20cm
