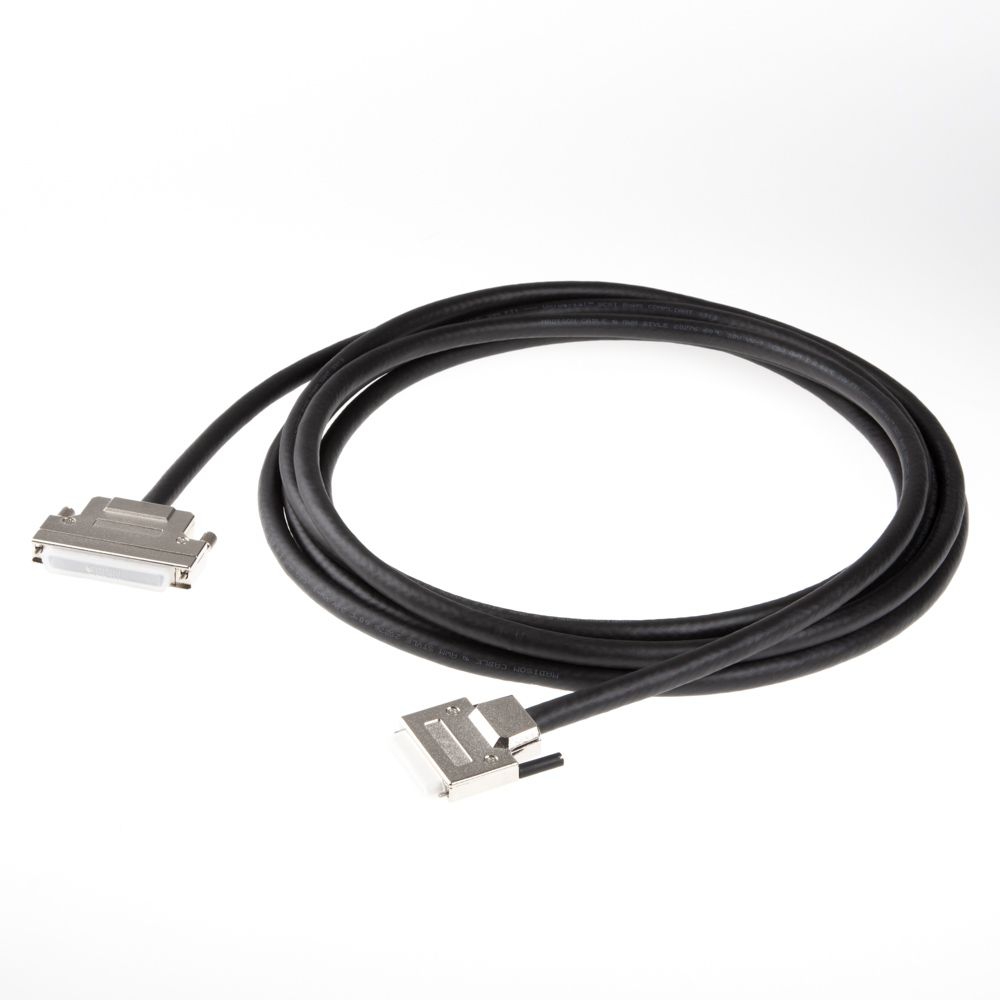

SCSI-Kabel LVD-SE VHDCI an HP-DSub-68, Metallstecker, 5m (bitte anrufen)

SCSI-Kabel / LVD-Kabel: VHDCI an HP-DSub-68m (Schrauben), 5m, Premium-Qualität, 2x geschirmt, Metallstecker, z.B. für LVD 320 MByte/s, WIDE-SCSI od. Datenerfassungskarten

Über Shop nicht bestellbar

Auftragsbezogene Beschaffung

Stand 3/2025 noch 3 Stück verfügbar

Anwendung 1: Kabel für Messkarten

Die Mehrzahl unserer Kunden verwenden das 68-polige 1-zu-1 verdrahtet Kabel für Messkarten (z.B. Analog/Digital-Wandler, Datenerfassungskarten von National Instruments). Die VHDCI-Stecker aus Metall sind klein genug, um bei einer NI-Karte mit nebeneinander liegenden Ports (z.B. NI PCI-6259, NI PCIe-6353) beide Ports gleichzeitig zu nutzen.

LVD-Kabel / SCSI-Kabel

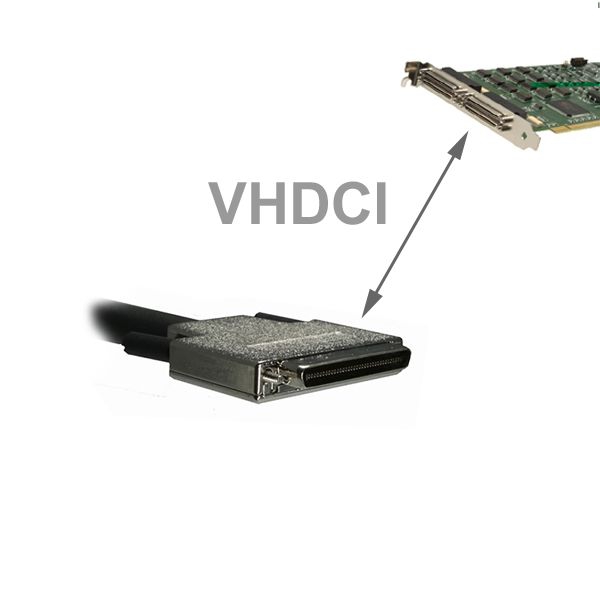

Das hier angebotene Kabel mit kompaktem VHDCI-Stecker ist für den Einsatz an sämtlichen LVD-Controllern mit VHDCI-68-Buchsen geeignet. Der kleine VHDCI-Stecker wird am LVD- bzw. SCSI-Controller angesteckt und der große HP-DSub-68 Stecker beim SCSI-Gerät. Beide Metallstecker sind anschraubbar.

Kleiner VHDCI Stecker METALL

Für den Einsatz an einem 2- oder 4-Port-Controller empfiehlt sich das Kabel besonders. Die größeren VHDCI-Kunststoffstecker von Standardkabeln blockieren aufgrund Ihrer Abmessungen meist den benachbarten Port. Mittels des hier angebotenen Kabels mit kompakten Metallsteckern können alle 4 Ports der Karte gleichzeitig genutzt werden.

VHDCI

... steht für "Very High Density Cable Interconnect". SCSI-Controller mit zwei oder mehr externen Anschlüssen haben in der Regel die kleinen 68-poligen VHDCI-Buchsen. Der VHDCI-Stecker kann links und rechts neben der Buchse mit Schrauben befestigt werden (keine Klemmen).

Technische Daten

• 68-poliges LVD-Kabel

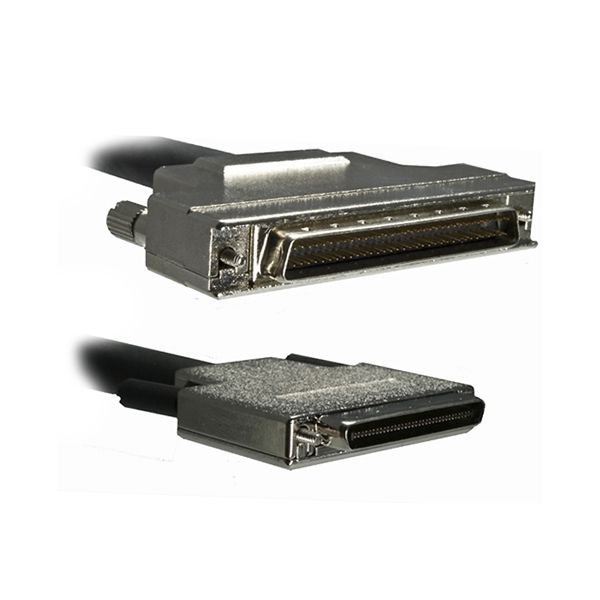

• VHDCI Stecker auf HP-DSub-68 Stecker mit Schrauben

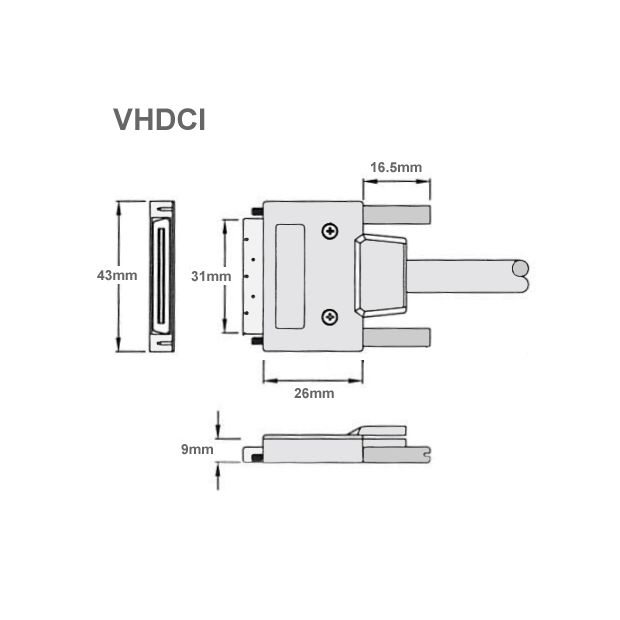

• VHDCI Typ 68-polig männlich (hat mittigen Kontaktsteg, Pitch 0.8mm)

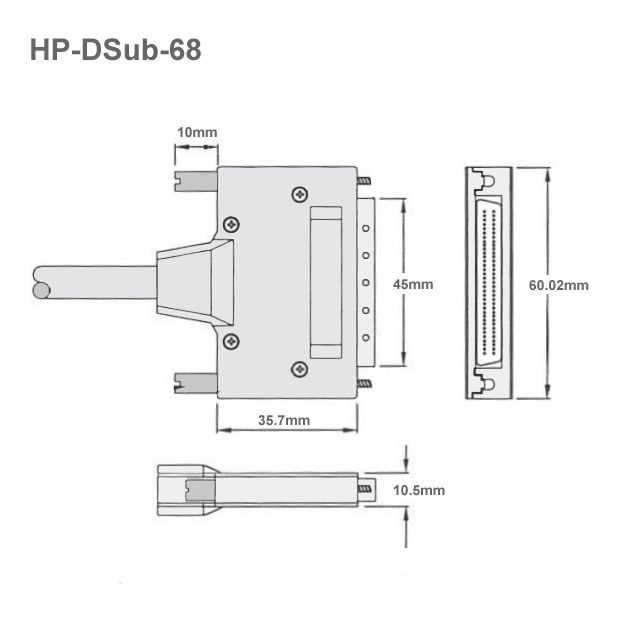

• HP-DSub-68 (HP-DB68) männlich mit 68 feinen Kontaktstiften in 2 Reihen (Pitch 1.27mm)
• vergoldete Kontakte
• hochwertige Steckergehäuse aus Metall in kompakter Bauform (platzsparend)
• daher z.B. ideal für 4-Port-Karten geeignet (z.B. NI, Adaptec, IBM, Mylex)
• High End UL 20276 Kabelmaterial von DER AN oder MADISON (30AWGx34p)
• Kabeldurchmesser ca. 10mm
• Kabelaufdruck MADISION: CABLE UL AWM STYLE 20276 60°C 30V VM-1 CSA AWM I A 60°C 30V  FT1 UNIVERSAL™ oder
• Kabelaufdruck DER AN: E74020 UL AWM STYLE 20276 80°C 30V VW-1
• kompatibel zu LVD und WIDE-SCSI
• Ultra-320 geeignet bis 320 MByte/s
• zudem geeignet für Meßkarten (z.B. National Instruments, Analog/Digital-Wandler)

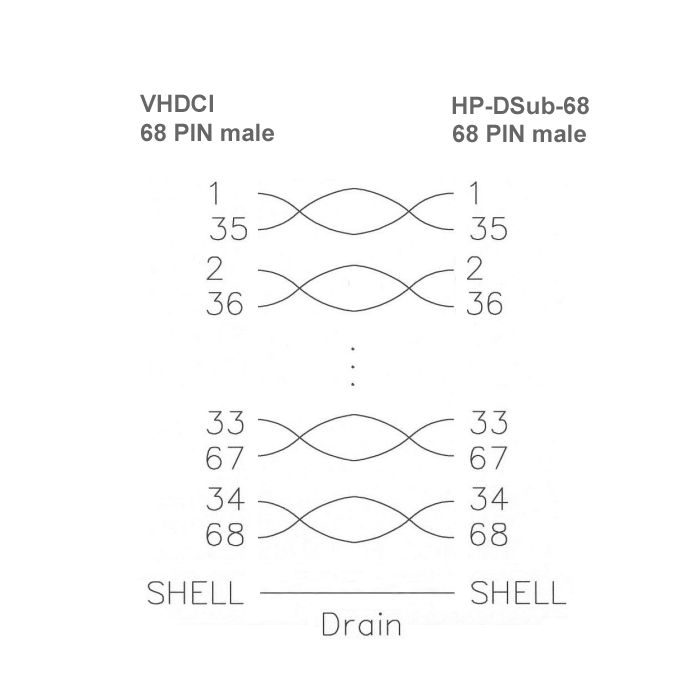

• alle 68 Pins 1-zu-1 durchkontaktiert
• doppelt abgeschirmt, paarig verdrillte Leitungen
• Schraubentyp: 2-56UNC
• Farbe: schwarz
• Länge: 5 Meter

Im Shop nicht verfügbar?

Falls dieses Kabel im partsdata-Shop nicht verfügbar ist, bitte per Email oder Fax bestellen. Die Lieferzeit beträgt i.d.R. 6-7 Wochen. Es werden nur kleine Mengen dieses Kabels gefertigt.
