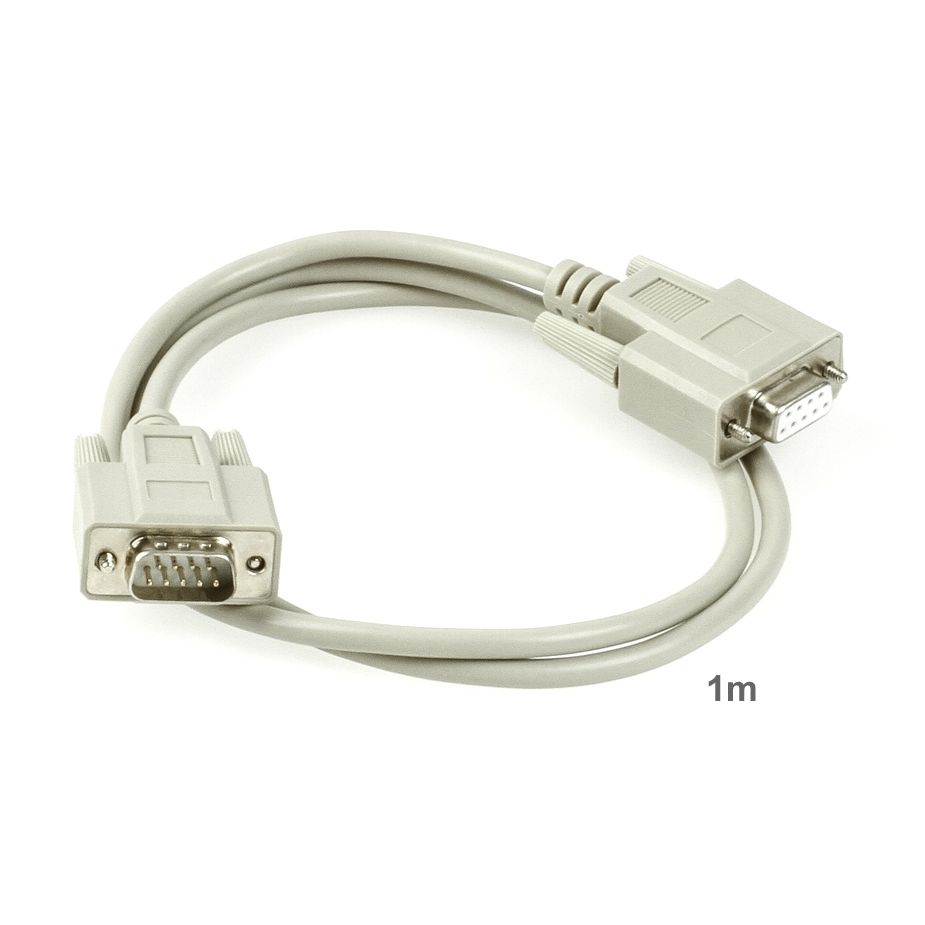

Serielles Kabel DSub-9 männlich / DSub-9 weiblich, 1m, 9-polige Belegung 1:1, abgeschirmt, z.B. für RS232
partsdata Tipps
Kabel für RS232 u.a.
Dieses klassische DB9-Kabel wird typischerweise im Bereich RS232, RS422 und RS485 eingesetzt. Bei partsdata gibt es das Kabel auch in der praktischen, kurzen Version mit nur 1m Länge, eine Rarität!
DSub-9 männlich/weiblich
Die Kabel-Ausführung mit männlich/weiblich ist die übliche Form für serielle Verbindungen. Die Buchsenseite (weiblich) des Kabel mit 9 Kontaktlöchern wird am PC einsteckt, an dem sich ein 9-poliger DSub-9-Port mit Stiften befindet. Externe Geräte mit seriellen Port haben ihrerseits meist 9 Kontaktlöcher, so dass hier der Stecker des Kabels mit 9 Kontaktstiften (männlich) eingesteckt werden kann. Der Schraubentyp UNC 4/40 ist bei RS-232 üblich. Metrische Verbindungen sind nicht verbreitet.
Stecker/Buchse richtig?
Bitte prüfen Sie, ob die Kabelausführung mit Stecker auf Buchse die richtige Verbindungsvariante für Sie ist. Bei uns im Shop sind alternativ auch Stecker/Stecker-Kabel (Art.-Nr. C1-09-...) und Buchse/Buchse-Kabel (Art.-Nr. C3-09-...) verfügbar bzw. kleine Gender-Changer, die eine Buchse in einen Stecker (Art.-Nr. K-100) und umgekehrt (Art.-Nr. K-101) wandeln.
Verfügbares Zubehör
für DSub-9 im Onlineshop: Staubschutzkappen, Adapter, Gender-Changer, Data-Switches, serielle Erweiterungskarten (PCI- und PCI-Express), Notebookkarten (PC-CARD/PCMCIA, ExpressCards)
Kabel als Verlängerung nutzen?
Falls Sie das hier angebotene Stecker/Buchse-Kabel als serielle Verlängerung nutzen wollen, so bestellen Sie bitte ein Doppelmuttern-Set (Art.-Nr. K-711) je Kabel dazu. Mittels dieser beidseitig offenen, langen Muttern können die zwei Kabelenden dann fest verbunden werden. Die Schrauben der zwei Stecker (Typ UNC4/40) werden von beiden Seiten in die Mutter geschraubt.
Technische Daten
- Serielles 9-poliges Kabel
- mit DSub-9 männlich auf DSub-9 weiblich (DB9 Stecker/Buchse)
- Länge: 1 Meter | 1m
- Handrändel-Schrauben auf beiden Seiten (inkl. Schlitz für Schraubendreher)
- Schraubentyp UNC 4-40, Schraubenlänge gesamt 46.5mm
- vergossene Qualitätsstecker (keine montierten Hauben)
- vergoldete Kontakte
- weiße Isolatoren (Stecker-intern)
- abgeschirmt (flexible Aluminiumfolie)
- Kabel-Außendurchmesser ca. 5mm

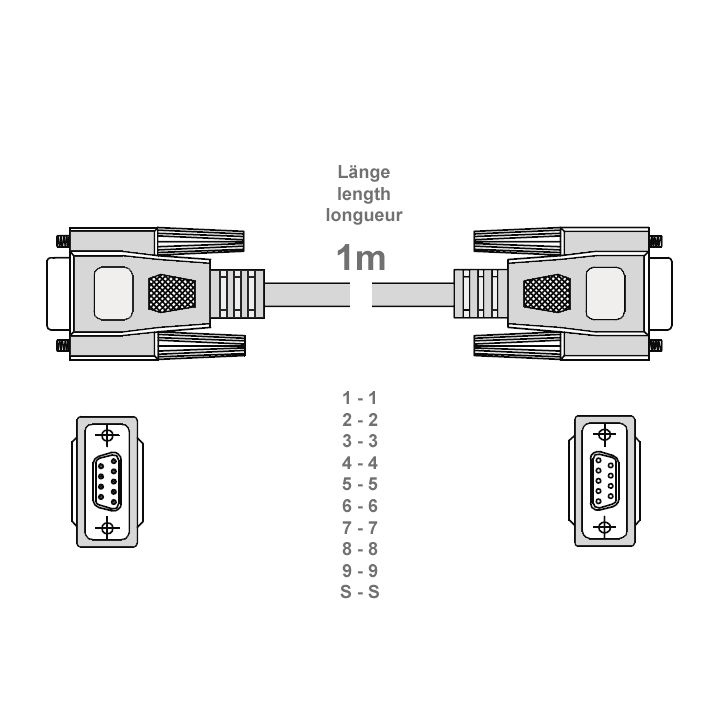

- alle 9 Kontakte verbunden (1-zu-1)
- Contact Resistance 10mOhm
- Adernfarben: 1 braun, 2 rot, 3 orange, 4 gelb, 5 grün, 6 blau, 7 lila, 8 grau, 9 schwarz
- CE, WEEE, RoHS-konform (umweltfreundlich entsprechend EU-Richtlinien)
- Gewicht: 97gr
- Farbe: grau-beige
